巴氏計量槽放入明渠中，保持槽子水平，槽的中心線要與渠道的中心線重合，使水流進入巴歇爾槽不出現偏流。巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
巴氏計量槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司**生產（XT-LMQ系列超聲波明渠流量計）與明渠流量計配套使用的常用規格巴歇爾槽。材質類型：玻璃鋼、不銹鋼。 流量越大，相應增加壁厚。
要求：
（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。
（2）巴歇爾槽前直段有1～3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
（3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。
在巴氏計量槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50～100毫米，然后用水泥砂漿填滿。
巴氏計量槽材質：
常見的巴歇爾槽材質有：玻璃鋼（玻璃纖維不飽和聚酯復合材料）；不銹鋼；PVC；聚丙烯。

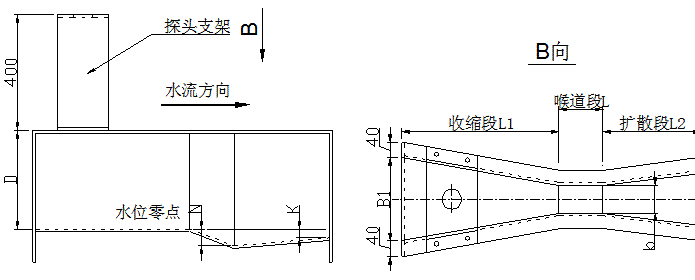

巴氏計量槽結構示意圖說明
符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m圓圈位置為探頭安裝位置示意圖
巴歇爾槽制造尺寸
要求：
巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位，巴歇爾槽的計量部位是槽內喉道段。
巴氏計量槽參數表：
類別 | 序號 | 喉道寬度 | 流量公式 Q=Chan | 水位范圍 M/小時 | 流量范圍 m3/小時 | 流量范圍 升/秒 | 臨界淹沒度% | |||
小 型 | 1 | 0.025 | 60.4ha1.55 | 0.015 | 0.21 | 0.324 | 19.44 | 0.09 | 5.4 | 0.5 |
2 | 0.051 | 120.7ha1.55 | 0.015 | 0.24 | 0.648 | 47.52 | 0.18 | 13.2 | 0.5 | |
3 | 0.076 | 177.1ha1.55 | 0.03 | 0.33 | 2.772 | 115.56 | 0.77 | 32.1 | 0.5 | |
4 | 0.152 | 381.2ha1.54 | 0.03 | 045 | 5.400 | 399.60 | 1.50 | 111.0 | 0.6 | |
5 | 0.228 | 535.4ha1.53 | 0.03 | 0.60 | 9.00 | 903.60 | 2.5 | 251 | 0.6 | |
標 準 型 | 6 | 0.25 | 561ha1.513 | 0.03 | 0.60 | 10.80 | 900.0 | 3.0 | 250 | 0.6 |
7 | 0.30 | 679ha1.521 | 0.03 | 0.75 | 12.60 | 1440.0 | 3.5 | 400 | 0.6 | |
8 | 0.45 | 1038ha1.537 | 0.03 | 0.75 | 16.20 | 2268.0 | 4.5 | 630 | 0.6 | |
9 | 0.60 | 1403ha1.548 | 0.05 | 0.75 | 45.0 | 3060.0 | 12.5 | 850 | 0.6 | |
10 | 0.75 | 1772ha1.557 | 0.06 | 0.75 | 90.0 | 3960.0 | 25.0 | 1100 | 0.6 | |
11 | 0.90 | 2147ha1.565 | 0.06 | 0.75 | 108.0 | 4500.0 | 30.0 | 1250 | 0.6 | |
12 | 1.00 | 2397ha1.569 | 0.06 | 0.80 | 108.0 | 5400.0 | 30.0 | 1500 | 0.7 | |
13 | 1.20 | 2904ha1.577 | 0.06 | 0.80 | 126.0 | 7200.0 | 35.0 | 2000 | 0.7 | |
14 | 1.50 | 3668ha1.586 | 0.06 | 0.80 | 162.0 | 9000.0 | 45.0 | 2500 | 0.7 | |
15 | 1.80 | 4440ha1.593 | 0.08 | 0.80 | 288.0 | 10800.0 | 80.0 | 3000 | 0.7 | |
16 | 2.10 | 5222ha1.599 | 0.08 | 0.80 | 342.0 | 12960.0 | 95.0 | 3600 | 0.7 | |
17 | 2.40 | 6004ha1.605 | 0.08 | 0.80 | 360.0 | 14400.0 | 100.0 | 4000 | 0.7 | |
大 型 | 18 | 3.05 | 7463ha1.6 | 0.09 | 1.07 | 576.0 | 29808 | 160.0 | 8280 | 0.8 |
19 | 3.66 | 8859ha1.6 | 0.09 | 1.37 | 684.0 | 52848 | 190.0 | 14680 | 0.8 | |
20 | 4.57 | 10960ha1.6 | 0.09 | 1.67 | 828.0 | 90144 | 230.0 | 25040 | 0.8 | |
21 | 6.10 | 14450ha1.6 | 0.09 | 1.83 | 1116.0 | 136692 | 310.0 | 37970 | 0.8 | |
22 | 7.62 | 17940ha1.6 | 0.09 | 1.83 | 1368.0 | 139776 | 380.0 | 47160 | 0.8 | |
23 | 9.14 | 21440ha1.6 | 0.09 | 1.83 | 1656.0 | 202788 | 460.0 | 56330 | 0.8 | |
24 | 12.19 | 28430ha1.6 | 0.09 | 1.83 | 2160.0 | 268920 | 600.0 | 74700 | 08 | |
25 | 15.24 | 35410ha1.6 | 0.09 | 1.83 | 2700.0 | 331944 | 750.0 | 93040 | 0.8 | |
巴歇爾槽常見安裝方式：
注意事項：
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
