浮球液位計主要由磁浮球、傳感器、變送器三部分組成。浮球液位計采用304不銹鋼、pvc、PTFE等材料作保護管和安裝固定件；對于腐蝕性很強的介質，采用聚四氟乙烯燒結在接觸介質金屬保護管，浮球的表面，以確保液位儀表不被腐蝕。根據用戶要求預設磁敏元件，浮球隨液面上下運動改變磁敏元件的預設狀態發出通斷信號，實現對液面的監控。
當磁浮球隨液面的變化，沿導管而上下浮動時，浮球內的磁鋼吸合傳感器內相應位置上的干簧管使傳感器的總電阻值發生變化，再由變送器將變化后的電阻信號轉換成4-20mA的電信號輸出，并通過數顯控制儀或光柱數顯儀對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的遠程數字控制。也可以由其它調節器構成液位恒值調節電腦控制系統，實現對液位的PID連續遠程控制。用于煉油、化工、造紙、食品和制藥等行業的污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量理想。
浮球液位計除上述功能外，還在變送器頭部配有1. 5級45C3-A型表頭，增加了被測液位的就地指示。
浮球液位計技術指標：
測量范圍：0~3500mm
供電電壓：12~36VDC
輸出信號：兩線制4~20mA.DC可疊加數字信號，由用戶選擇開方或線性輸出
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94（平面法蘭），DN100 PN1.6 球φ90mm
B：JB/T82.1-94（平面法蘭），DN80 PN0.6 球φ76mm
介質密度：≥0.65g/cm3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
浮球液位計分以下四種安裝方式

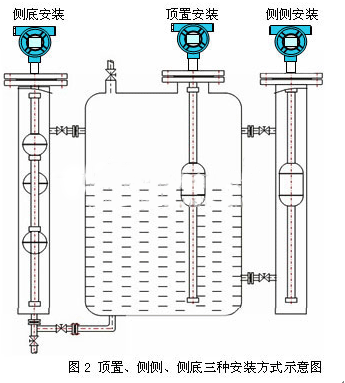

A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)
對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。
XT-UQK浮球液位計接線方式： (見圖4)
浮球液位計操作說明：
1、按鍵操作
調零鍵[Z]、調整鍵[S]、功能鍵[M] | ||
操作內容 | 操作方法 | 備注 |
按鍵開鎖 | 同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖（LCD屏幕顯示：OPEN）。 | |
PV值清零 （即零位調整） | 將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，（LCD屏幕顯示：PV=0） | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，（LCD屏幕顯示：PVER） |
4mA點有源遷移 | 按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。（LCD屏幕顯示：LSET） | |
20mA點有源遷移 | 按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。（LCD屏幕顯示：HSET） | |
變送器數據恢復 | 先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 后按功能鍵確認并退出設置狀態恢復顯示狀態。
顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式（顯示液位、電流、百分比） | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值（3.6、4、8、12、16、20、22.8mA） | |
說明：在參數設置時，若2分鐘內未有任何按鍵按下，則直接返回到測量模式（不保存設置數據）。
浮球液位計選型表：
選型說明：
表一
使用壓力 | MPa | |||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | |
代號 | A | B | C | D | E | F |
法蘭標準 | HG20593-97（RF） | HG20595-97（RF） | ||||
表二
代號 | A | B | C | D |
DN | 80 | 100 | 120 | 150 |
PN | 比實際使用提高一個等級 | |||
| 型號 | 說明 | |||
| XT-UQK | 浮球液位計 | |||
| 安裝結構 | 01 | 頂置式 | ||
| 02 | 側側式 | |||
| 03 | 側底式 | |||
| 04 | 支架式 | |||
| 測量范圍（量程） | H | □□□□mm | ||
| 引頸長度 | L | □□mm（選01型時請注明） | ||
